Thiết lập tạo file mẫu Template trong Autocad

Thiết lập tạo file mẫu Template trong Autocad

Trong quá trình làm việc với AutoCAD, người dùng thường xuyên phải sử dụng lặp đi lặp lại những thiết lập như Text style, DimStyle, Units, Tablestyle, Layer. Bởi vậy, sau khi hiệu chỉnh đầy đủ các thuộc tính cần thiết đó, ta nên tạo thành một file mẫu. Bài biết hướng dẫn bạn các bước làm để tạo file mẫu template trong AutoCAD.

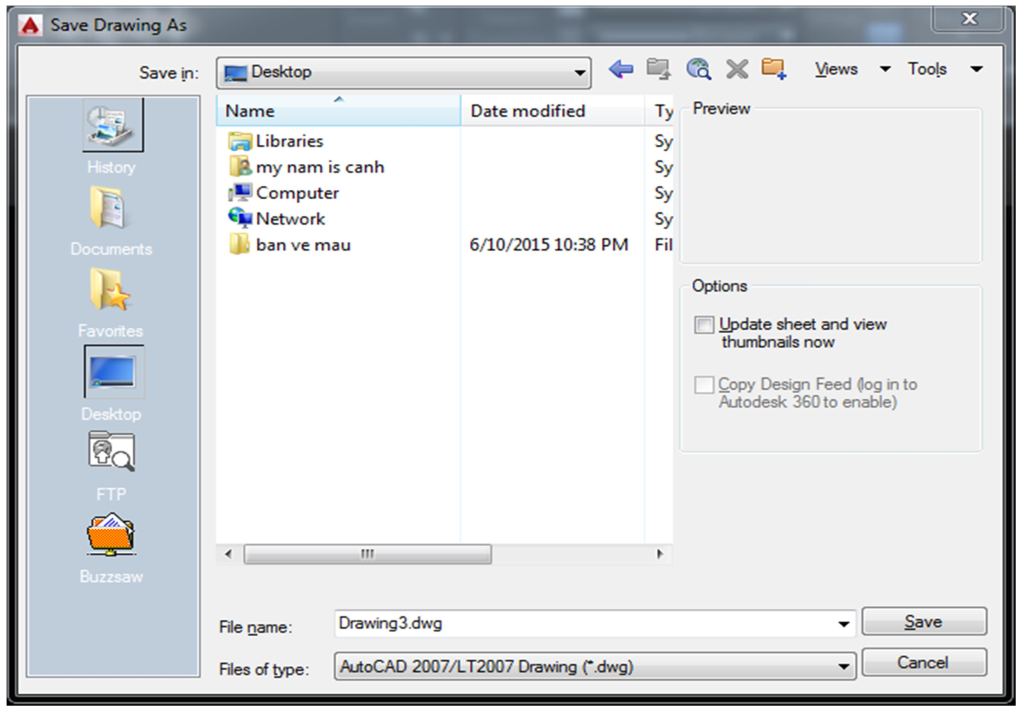

BƯỚC 1: Ta Save file vừa hiệu chỉnh sẽ hiện ra bảng thông báo như sau:

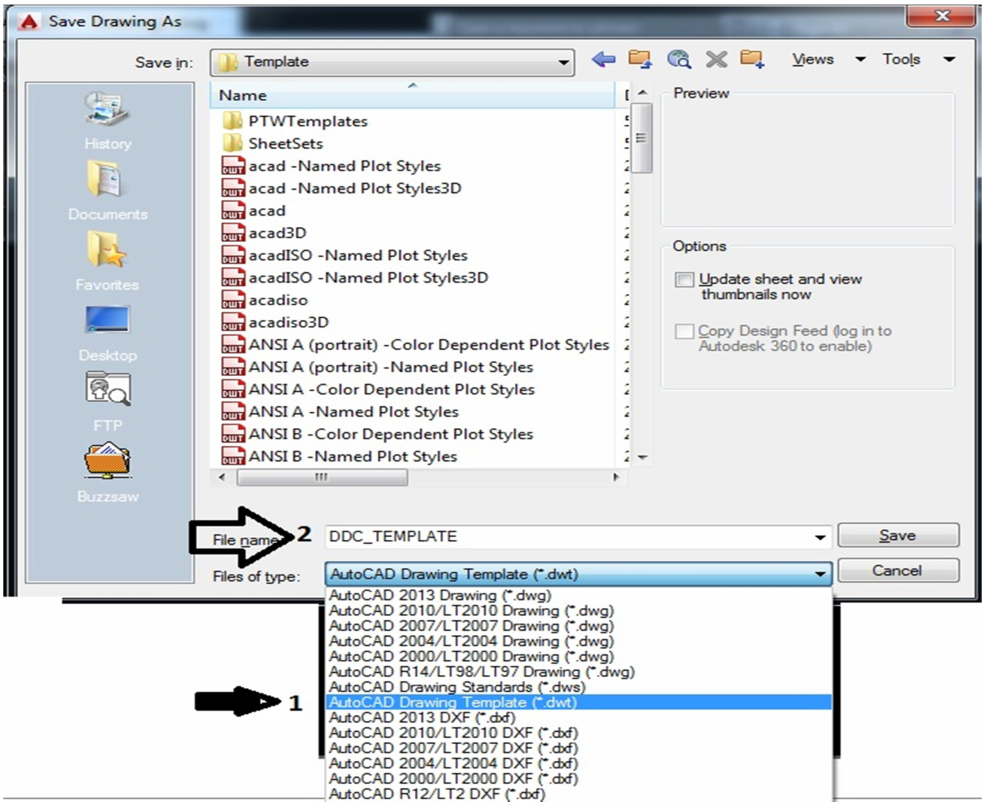

BƯỚC 2: Chọn lưu file thành đuôi .dwt => Tiếp theo đặt tên file mẫu => chọn Save

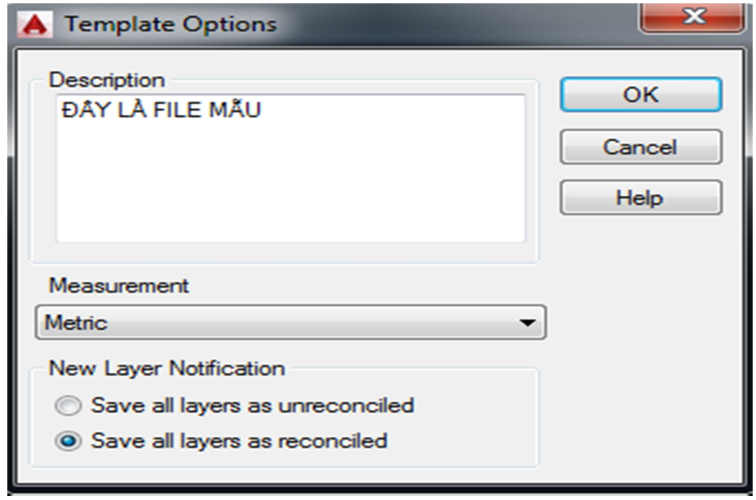

BƯỚC 3: khi save hiên ra bảng thông báo dưới:
+ Mục Description: Đây là phần ghi chú
+ Measurement: Chọn kiểu đơn vị Metric
+ New Layer Notification
Save all layers as unreconciled: Lưu tất cả các layer sau không chỉnh sửa được
Save all layers as reconciled: Lưu tất cả các layer sau có chỉnh sửa được (nên chọn)

BƯỚC 4: Đưa file template mẫu đã tạo vào autocad để mỗi lần mở autocad lên ta luôn có
file template đã chỉnh sửa sẵn để tiến hành vẽ ngay. Để thực hiện việc này ta làm như sau:

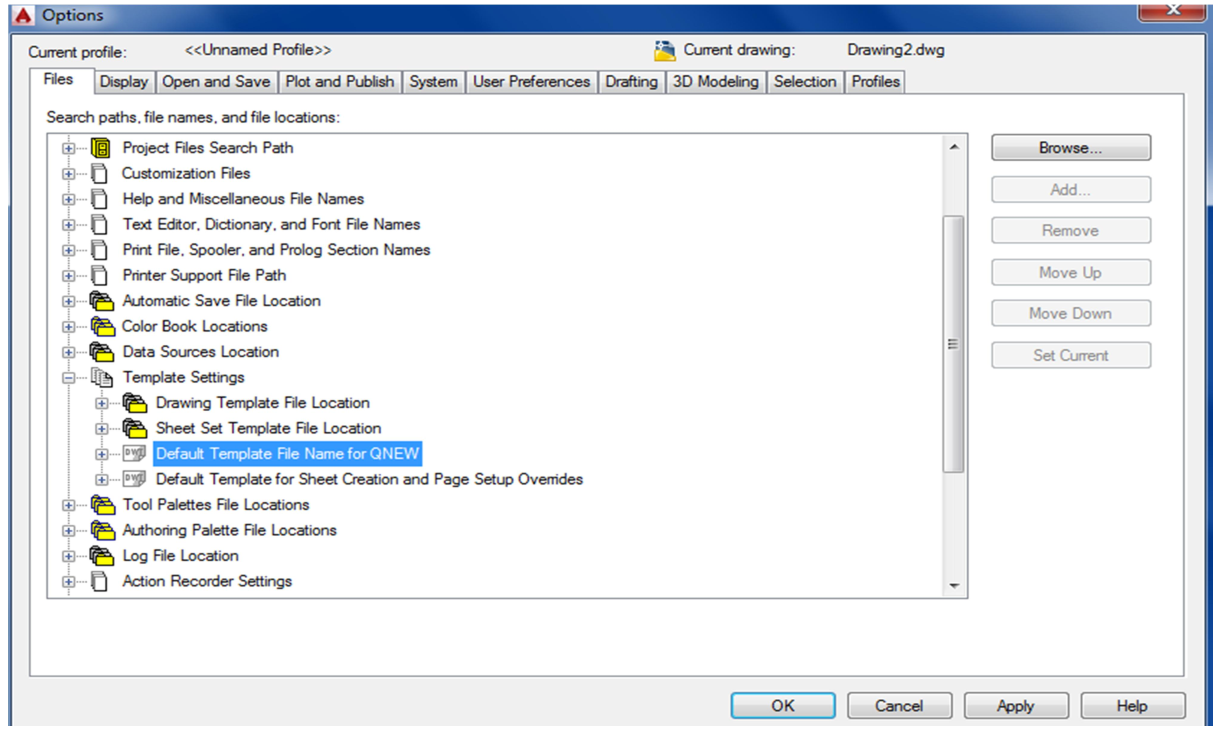

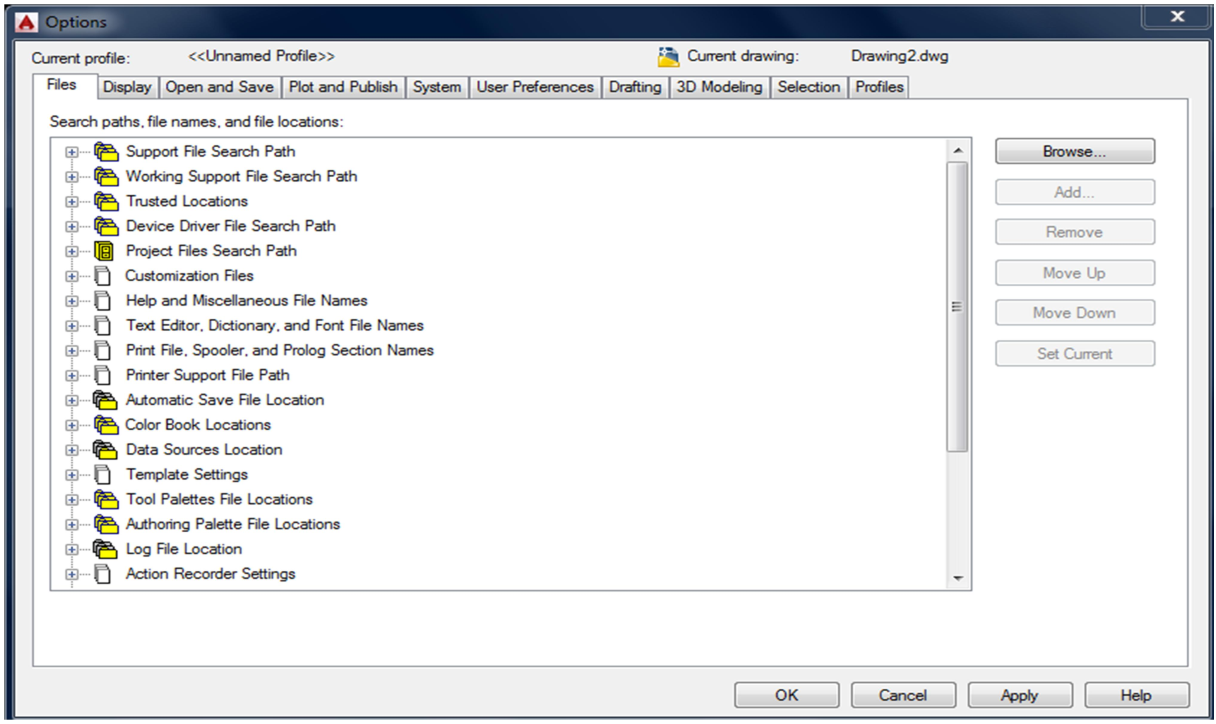

mở hộp thoại options=>chọn tab files=>kích đúp vào Template settings=>kích đúp chọn

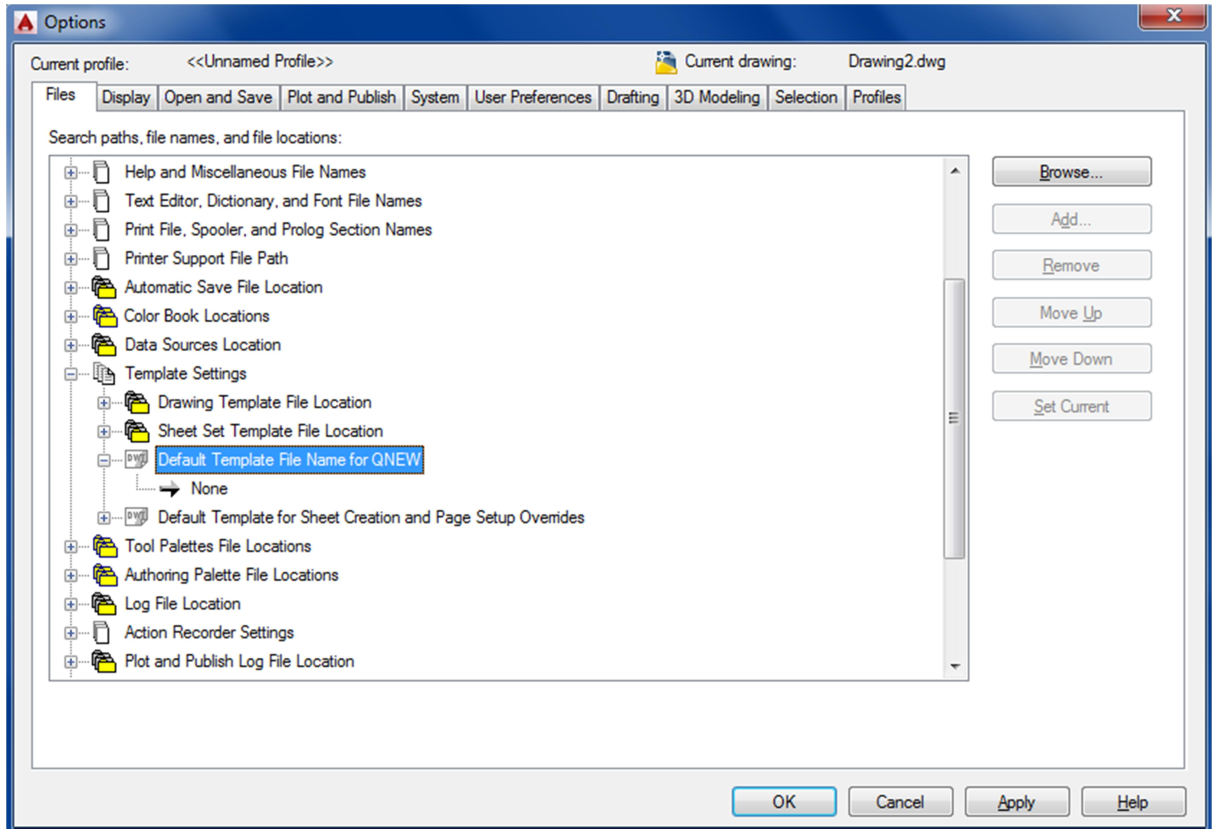

Default Template File Name for QNEW=> kích đúp vào none (hoặc chọn none rồi kích vào

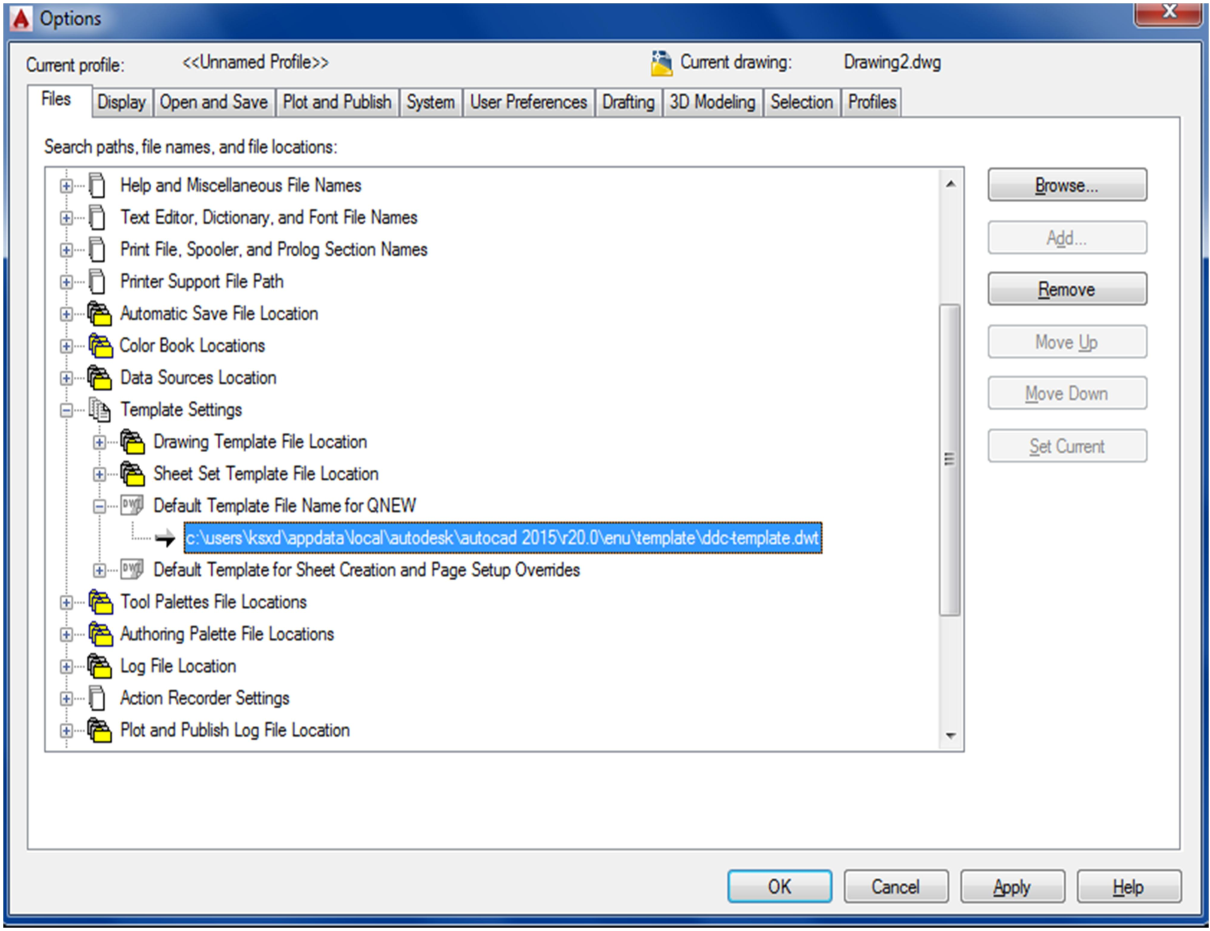

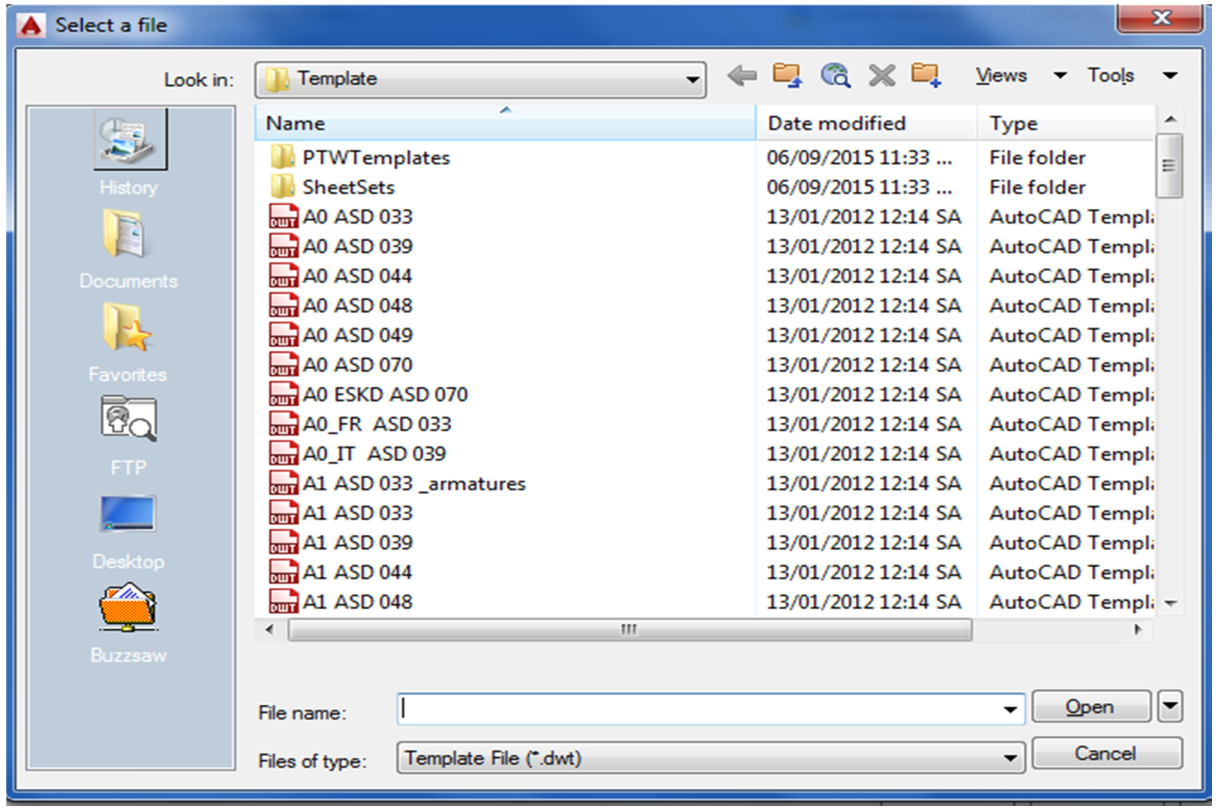

Browse góc trên phía bên phải) và tìm đến đường dẫn chứa file template vừa tạo chọn open
rồi apply=>ok. Sau khi thực hiện các bước này các bạn mở 1 bản vẽ mẫu lên và xem các
thiết lập đã có hết theo file template đã tạo.

Bài viết hướng dẫn tạo file mẫu Template trong AutoCAD đã xong. Chúc các bạn học tốt!

Bài viết được chia sẻ bởi autocad123.vn
